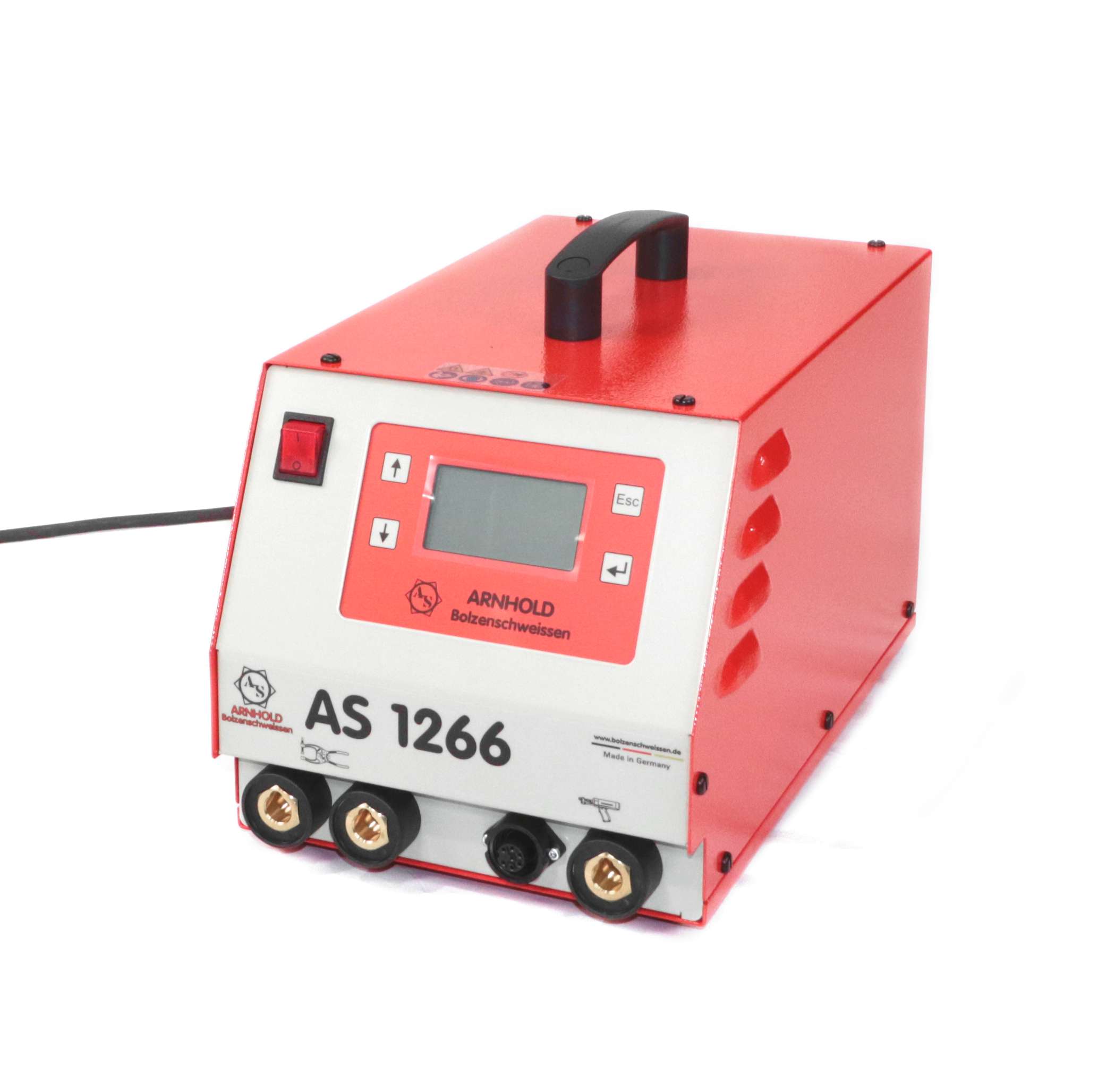

AS 1266 Spitzenzündungsgerät

AS1266 300

AS 1266 Bolzenschweißgerät [PDF]

Universalgerät mit Trafoladung stark und schnellmit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, Anlagenbau

Leistungspecktrum:

Kapazität 66mF
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:


Stahl: Ø3-8*           Pistolen:AS1802D,AS1803D,AS1804D
Edelstahl:Ø3-8*     Pistolen:AS1802D,AS1803D,AS1804D
Messing: Ø3-6        Pistolen:AS1802D,AS1803D,AS1804D
Aluminium: Ø3-6   Pistolen AS1803D, AS1901D

Die Kapazität der Kondensatoren als Maß für die Schweißleistung kann bis 78mF verstärkt werden.
Somit bleiben mehr Reserven für die meisten Schweißaufgaben.

*) 8mm Je nach Anwendung nach DIN möglich (nur auf Feinblech mit guter Obrfläche)
**) als Sondervariante auch in den Stufen 78mF

AS 1266V Spitzenzündungsgerät

AS1266 300

AS 1266V Bolzenschweißgerät [PDF]

verstärktes Universalgerät mit Trafoladung stark und schnell, mit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, Anlagenbau

Leistungspecktrum:

Kapazität 78mF
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:


Stahl: Ø3-8*           Pistolen:AS1802D,AS1803D,AS1804D
Edelstahl:Ø3-8*     Pistolen:AS1802D,AS1803D,AS1804D
Messing: Ø3-6        Pistolen:AS1802D,AS1803D,AS1804D
Aluminium: Ø3-6   Pistolen AS1803D, AS1901D

Die Kapazität der Kondensatoren als Maß für die Schweißleistung ist bei dieser Variante verstärkt.
Somit bleiben mehr Reserven für die meisten Schweißaufgaben.

*) 8mm Je nach Anwendung nach DIN möglich (nur auf Feinblech mit guter Obrfläche)
**) als Sondervariante auch in den Stufen 78mF

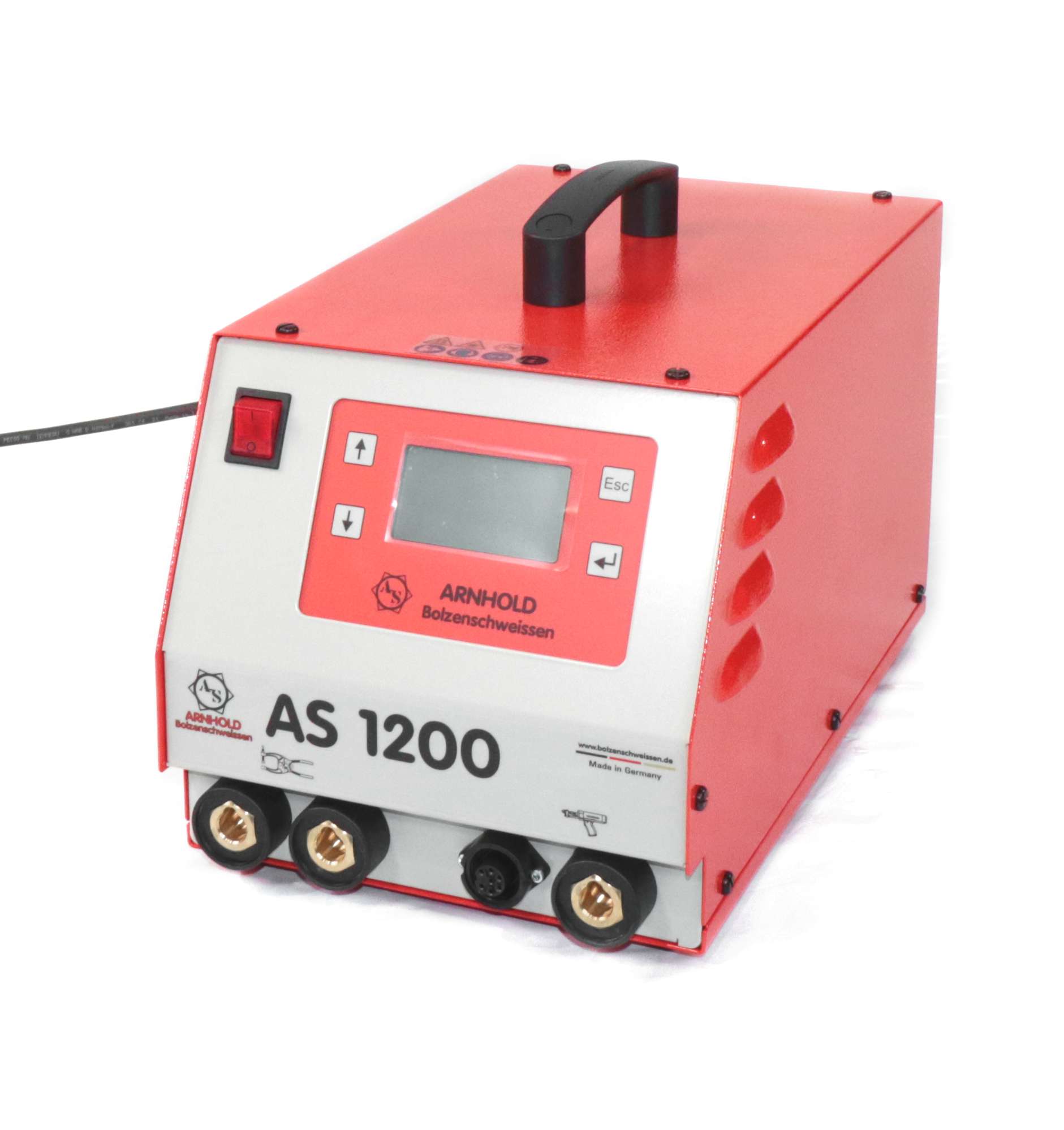

AS 1200 Spitzenzündungsgerät

AS2104

AS 1200 Bolzenschweißgerät [PDF]

Alleskönner mit Inverterladung skalierbar für jede Anwendung. Stark, schnell und mit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, Anlagenbau

Leistungsspektrum:

Kapazität 99mF umschaltbar 66/99 **
Weitbereich für alle Größen geeignet!
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:


Stahl: Ø3-8 und 10*      Pistolen:AS180D2,AS1803D,AS1804D
Edelstahl:Ø3-10*           Pistolen:AS1802D,AS180D,AS1804D
Messing: Ø3-8                Pistolen:AS180D2,AS1803D,AS1804D
Aluminium: Ø3-6 und 8     Pistolen AS1803D, AS1901

Die Kapazität der Kondensatoren als Maß für die Schweißleistung kann bis 132mF verstärkt werden.
Somit bleiben mehr Reserven für nahezu alle Schweißaufgaben.

*) 10-12mm Je nach Anwendung außerhalb des Verfahrensbereichs
nach DIN möglich (keine Verfahrensprüfung)
**) als Sondervariante auch in den Stufen 33/99mF

AS 1200V Spitzenzündungsgerät verstärkt

AS2104

AS 1200V Bolzenschweißgerät [PDF]

Verstärkter Alleskönner mit Inverterladung skalierbar für jede Anwendung. Stark, schnell und mit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, Anlagenbau

Leistungsspektrum:

Kapazität 132mF umschaltbar 66/132 **
Weitbereich für alle Größen geeignet!
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:


Stahl: Ø3-8 und 10,12*      Pistolen:AS1802D,AS180D3,AS1804D
Edelstahl:Ø3-10,12*           Pistolen:AS1802D,AS1803D,AS1804d
Messing: Ø3-8                     Pistolen:AS1802D,AS1803D,AS180D
Aluminium: Ø3-6 und (8*) Pistolen AS1803D, AS1901

*) 10-12mm Je nach Anwendung außerhalb des Verfahrensbereichs
nach DIN möglich (keine Verfahrensprüfung)
**) als Sondervariante auch in den Stufen 33/99mF





























AS 1200 CNC Spitzenzündungsgerät mit CNC interface

AS2104

AS 1200 CNC Bolzenschweißgerät [PDF]


Alleskönner mit Inverterladung und CNC-Schnittstelle skalierbar für jede Anwendung.

Die Sub-D- CNC Schnittstelle ermöglicht den reibungslosen
Betrieb an einer automatisierten Anlage. Durch die Parameterauswahl
über den Busbetrieb kann die Übergeordnete Steuerung jeweils die
Schweißparameter für die nächte Schweissung vorgeben, so daß in einem
Durchlauf verschiedene Parameter ohne Bediener eingestellt werden können.

Bereitgestellte Schnittstelle:

Aus: Kontakt, Fehler, Fertig
Ein: 4-Bit Bus zur Parametranwahl P0-P15

Profibus, Ethercat, etc auf Anfrage

Stark und schnell, mit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, CNC und Roboteranwendungen

Leistungsspektrum:

Kapazität 99mF umschaltbar 66/99 **
Weitbereich für alle Größen geeignet!
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:


Stahl: Ø3-8 und 10*      Pistolen:AS1802D,AS1803D,AS1804D
Edelstahl:Ø3-10*           Pistolen:AS1802D,AS1803D,AS1804D
Messing: Ø3-8                Pistolen:AS1802D,AS1803D,AS1804D
Aluminium: Ø3-6 und 8     Pistolen AS1803D, AS1901

Die Kapazität der Kondensatoren als Maß für die Schweißleistung kann bis 132mF verstärkt werden.
Somit bleiben mehr Reserven für nahezu alle Schweißaufgaben.

*) 10-12mm Je nach Anwendung außerhalb des Verfahrensbereichs nach DIN möglich (keine Verfahrensprüfung)
**) als Sondervariante auch in den Stufen 33/99mF

AS 1200AT Spitzenzündungsgerät Zuführschnittstelle

AS2104

AS 1200 AT Bolzenschweißgerät [PDF]

Alleskönner mit Inverterladung und Zuführinterface skalierbar für jede Anwendung

Dieses Gerät steuert sowohl die Automatikschweißpistolen
AS 5100, AS5200, sowie ein optional angeschlossenes
Bolzenzuführgerät AS VBZ 5000. Hierduch wird ein Ermüdungsarmer
Dauerbetrieb mit hoher Ausbringung erreicht. Die Zuführpistole wird
in der Regel an einem Balancer über dem Arbeitsplatz bereitgestellt.
Je nach Werkstück werden So Taktzeiten von bis zu
2 Sek. je Schweissung erreicht.

thumbnail 0124AS 5100AT

stark und schnell, mit GLCD Anzeige

Anwendungsbereich:

Feinblechanwendungen, Schaltschrankbau
Frontplatten, Anlagenbau

Leistungsspektrum:

Kapazität 99mF umschaltbar 66/99 **
Weitbereich für alle Größen geeignet!
Ladespannung: bis 220V !

Schweißbereiche auf Feinblech
je nach Schweißpistole:

AT Schweißpistolen: AS 5200, Automatikkopf AS-AK1

Die Kapazität der Kondensatoren als Maß für die Schweißleistung kann bis 132mF verstärkt werden.
Somit bleiben mehr Reserven für nahezu alle Schweißaufgaben.


**) als Sondervariante auch in den Stufen 33/99mF







AS 1802D / AS 1802 Spitzenzündungspistole

AS2104

AS1802 / 1802D [PDF]

Stufenlose Federeinstellung

Schweißbereich je nach Stromquelle:
Stahl: Ø 1-10mm
Stahl verz.: Ø 1-8mm
Edelstahl: Ø 1-10mm
Aluminium: Ø 3-4mm
Messing: Ø 1-10mm



Passende Geräte für AS1802D:  AS1200, AS1266,
AS1066MC (A) ,AS1095MCi
Passende Geräte für AS1802: AS1066, AS1066A, AS1095Bi, AS1095

AS 1803D / AS1803 Spitzenzündungspistole

AS2104

AS1803 / AS1803D [PDF]

Leichtlaufpistole mit
Kugelführung

Schweißbereich je nach Stromquelle:
Stahl: Ø 1-10mm
Stahl verz.: Ø 1-8mm
Edelstahl: Ø 1-10mm
Aluminium: Ø 2-6mm (8)
Messing: Ø 1-10mm



Passende Geräte für  AS1803D:  AS1200, AS1266,
AS1066MC (A) , AS1095MCi, AS Iso
Passende Geräte für AS1803:
AS1066, AS1066A, AS1095Bi, AS1095



AS 1804D / AS 1804 Minipistole

AS2104

AS1804 / AS1804D  [PDF]

Kurzpistole

Schweißbereich je nach Stromquelle:
Stahl: Ø 1-8mm
Stahl verz.: Ø 1-8mm
Edelstahl: Ø 1-8mm
Aluminium: Ø 3-4mm (5)
Messing: Ø 1-6mm



Passende Geräte für  AS1804D:  AS1200, AS1266,
AS1066MC (A), AS1095MCi, AS Iso
 Passende Geräte für AS1804:
AS1066, AS1066A, AS1095Bi, AS1095



AS 1901 Posipistole

AS2104

AS1901

Posipistole/ Spaltverfahren
magnetischer Spalthub mit MC Geräten
oder 1200 er Serie

Schweißbereich je nach Stromquelle:
Stahl: Ø 1-10mm
Stahl verz.: Ø 1-8mm
Edelstahl: Ø 1-10mm
Aluminium: Ø 2-6mm (8)
Messing: Ø 1-10mm

Passende Geräte für AS 1901:

ASISo66, AS1066MC,    AS1095MC,  AS1266, AS1200

AS 1811 Tellerstiftpistole

AS2104

AS1811[PDF]

Tellerstiftpistole
Iso Nagel-Pistole
Aufnahme Ø 10mm rund
extra langes Kabel

Schweißbereich je nach Stromquelle:
Tellerstifte: Ø1-3mm
Isonägel: Ø 1-4mm
Stahl verz.: Ø 1-4mm
Edelstahl: Ø 1-4mm
Aluminium: Ø 3-4mm 4
Messing: Ø 1-4mm



Passende Geräte für  AS1811:

AS1200, AS1266,
AS1066MC (A), AS1095MCi, AS Iso

1803D Kathodenschutz

Kathodenschutzpistole klein

AS 1803D K Video

Kathodenschutzbolzenschweißen

Diese Pistole basiert auf der AS 1803 und hat somit auch alle Vorteile und Eigenschaften dieser. Der Kathodenschutzvorsatz kommt dann zum Einsatz, wenn man mit herkömmlichen Masseklemmen nicht mehr weiter kommt. Dies ist z.B beim Schweißen auf Gasleitungen der Fall. Der Kathodenschutzvorsatz zeichnet sich dadurch aus, dass sich die Masse direkt vorne an der Pistole befindet.

(Art. Nummer: 197 100 09)

Schweißanwendung je nach Stromquelle:

Rohrwerkstoffe: un-, niedrig-, hochlegierte Stähle

Bolzenwerkstoffe: artgleich (4.8 verkupfert, A2/50)

Rohr Bolzenkombination:

Rohr Ø 15-40mm= max M4 Bolzen

Rohr Ø 40-100mm= max M5 Bolzen

Rohr Ø >150mm= max M6 Bolzen

Min Rohrdicke: 1mm



Passende Geräte für AS 1803DK :

 AS1266,   AS1200

AS 5200 Automatikpistole CD

AS5200 Automatikpistole500Arnhold Bolzenschweißen Automatikpistole

AS5200[PDF]

Automatik Pistole mit Doppel Kugelführung

Gewicht inkl. Kabel.: 4 Kg
Steuerkabelstecker: 7-polig
Kabellänge: 5m
Hubhöhe: 0-9mm stufenlos
Bolzendurchmesser: 2,5-8mm,
Bolzenlänge: 6-35mm, je nach Zubehörausrüstung
Schweißeignung Material je Stromquelle und Verfahren

Passende Geräte:
AS1200AT, AS1095MC AT, AS2108,AS2210, AS2118, jeweils mit
benötigter Zuführschnittstelle

in der Regel wir die Pistole mit einem Balancer
über der Arbeitsplattform schwebend
bereitgestellt, so daß der Weg zum Werkstück
möglichst kurz bleibt

Hier gehts zum You Tube Video



1803D K22 Kathodenschutz

Kathodenschutzschweißen K22Kathodenschutz K22

AS 1803D K22

Der neue Kathodenschutzvorsatz überzeugt durch seine Langlebigkeit und ideale Schweißstromführung

Endlich ist Sie da. Die neue innovative Lösung für das Kathodenschutzschweißen. Diese überarbeitete Variante des Kathodenschutzvorsatzes, sorgt durch seine innovative Schweißstromführung für bessere Schweißergebnisse und einen geringeren Verschleiß der Masseelektroden.

Der Kathodenschutzvorsatz kommt dann zum Einsatz, wenn man mit herkömmlichen Masseklemmen nicht mehr weiter kommt. Er stellt die Masseverbindung direkt an der Pistole her. Die Einsatzstärken dieses Vorsatzes liegen im Schweißen auf runden Bauteilen, wo das anschließen von Masseklemmen meist unmöglich ist. Meist wird er im Rahmen des kathodischen Korrosionschutzes an Gaspipelines eingesetzt.

Die zweiseitige positionierung der Masseelektroden führt zu einer Blaswirkungsvermeidung und begünstigt somit eine sehr gute Schweißqualität. Ebenfalls ist durch  das neue technische Design ein fehlerhaftes Aufsätzen des Vorsatz fast gänzlich unmöglich geworden. Hierdurch ist der sonst starke Verschleiß gänzlich minimiert.

(Art Nr: 197 10 011)

Schweißanwendung je nach Stromquelle:

Rohrwerkstoffe: un-, niedrig-, hochlegierte Stähle

Bolzenwerkstoffe: artgleich (4.8 verkupfert, A2/50)

Rohr Bolzenkombination:

Rohr Ø 15-40mm= max M4 Bolzen

Rohr Ø 40-100mm= max M5 Bolzen

Rohr Ø >150mm= max M6 Bolzen

Min Rohrdicke: 1mm

Passende Geräte für AS 1803D K22:   AS 1266 / AS1200





AS2104

jede Menge Zubehör finden Sie bei uns online im Prospekt
